Letrero RGB de 8x16 pixeles

Este es un mini letrero rgb, quiere decir que utilizo leds de tres colores estan controlados por un at89s52 no tiene ningun tipo de interfaz y ni tampoco algún tipo de comunicación, solo una par de efectos.


Dimer digital con cruce por zero

Es un circuito que controla la fase de disparo del triac, de esta forma al controlar la fase podemos variar la potencia que le llega al bombillo es decir variamos el brillo del bombillo de 220V.


En la imagen anterior podemos ver el pic16f628A controlando la fase del señal alterna claramente se puede observar que el bombillo esta a 20% de brillo total.

En la siguiente imagen se puede ver las señales del cruce por cero y la señal que emite el microcontrolador y ademas de la señal de 220 ac en el TRIAC. la simulación esta hecha en proteus.

no entrare en detalle de la teoría del cruce por cero por que hay bastante información en la nube, lo que trato de mostrarles es de que funcionan y esta implementado.


El esquemático lo subiré y el código realizado en CCS en estos días posteriores.



Letrero led de 8x64 pixeles

Este es un letrero monocromatico de ánodo común, que tiene las siguientes características:

  • Incluye interfaz rs232 para PC.
  • Incluye una aplicación para smartphone android.
  • Capacidad de mostrar reloj en tiempo real.
  • Temperatura en tiempo real.
  • Todos los caracteres alfanuméricos.
  • Velocidad de desplazamiento modificable.
  • Brillo controlado por interfaz rs232.
  • Tiene siete efectos.
  • Siete mensajes pre grabados cada uno con un máximo 250 caracteres.
  • Un mensaje modificable por el usuario.

Decodificando Tramas de protocolo NEC con AVR

Es bastante bueno implementar,  en nuestro proyecto microcontrolado un control remoto LG, lo interesante de estos controles es lo que envían una señal modulada a 38Khz  o tal vez mas o menos depende de la empresa que los fabrica y que protocolo deciden ponerlos. En este caso hablaremos del protocolo NEC hay bastante información en la nube sobre el protocolo NEC.


EN el mercado podemos encontrar variedad de controles remotos lo que necesitamos es uno que utilice el protocolo NEC o trabaje con señal modulada ha 38KHz, el otro dispositivo indispensable es el TSOP4838 este se encarga de demodular la señal emitida por el control remoto, sin embargo puedes sustituir por otros modelos como el TSOP1738, solo tenemos que fijarnos la frecuencia que trabajan, estos dos que he mencionado trabajan a 38KHz y su hoja de datos los puedes buscar en tu navegador.


El código esta implementado en Atmel studio 6, lo puedes descargar AQUI es bastante sencillo solo tienes que agregar las librerias InfrarrojoNEC.h y InfrarrojoNEC.c a tu proyecto si quieres darle un nuevo uso. estas librerias  estan desarrollado por mi persona a si que es libre y modificable, falta mejorar y lo cual significa que esta en beta, pero funciona muy bien  en atmega328p a 20Mhz, puedes probar con otros atmegas modificando la libreria.

Programa principal: esta bien descrito con los comentarios verdes.

Lo que es extraño en estas lineas de código principal. es la comparación de DATO_IR con 0xB4B4E619, esto salio del control LG que utilice, es decir cada boton de tu control remoto esta asignado un dato, como en el mio es 0xB4B4E619, tienes que ver su hoja de datos de tu control remoto y ver los datos de cada boton.

En caso que no puedas encontrar los datos asociados para tu control remoto, los podemos encontrar solo necesitamos una lcd 2x16 para visualizarlos, y no quiero alargar mas esta entrada por lo tanto creare una nueva donde explicare como visualizar los datos de un control remoto con codificación NEC.

Esta implementado y probado podemos ver el vídeo grabado en el siguiente link: https://www.youtube.com/watch?v=VJFYo8Hs3Ls&feature=youtu.be



Cinta Led Pixel WS2812B Full Color

Cinta fabricada por Adafruit clik Aqui para visitar la pagina, no es común encontrarlos en las tiendas de electrónica, sin embargo aun así puedes hacer pedidos en ebay, aliexpres u otros mercados virtuales. Esta cinta Led modelo WS2812b, el metro de 30 leds esta alrededor de unos 45 nuevo soles o 15 dolares, son tres veces mas caros que la cinta Led modelo 5050 debido a que cada led o pixel tiene un controlador de 3 canales pwms con entrada de datos de un solo hilo.




Este tipo de leds te facilita enormemente en la parte del armado físico, por ejemplo hacer una matriz de leds RGB ya es muy facil, compras y cortas la tiras en pedazos del tamaño del  matriz  que necesitas y es mas puedes tener un letrero full color maleable es decir una cortina de leds como pantalla. vaya que facil, lo complicado esta en programarlo, pero sin embargo hay controladores que puedes comprar en el mercado están al rededor de 100 dolares. Como lo que vez en la siguiente figura:


Sin embargo para los aficionados a la electrónica pueden controlarlo con un microcontrolador atmega328p, cuesta al rededor de 12 soles unos 3.4 dolares mas una fuente de 5v -1A que bien puedes tomarlo de un cargador de un celular en desuso. el esquemático es básico:

El oscilador externo es de 20MHz tambien  trabaja a 16MHz, pero para trabajar ha 16MHz hay que modificar el programa no es mucho solo es corregir los tiempos.

se preguntaran por que no utilice un pic16fxx o un 18fxx es simple, los microcontroladores  de microchip dividen la frecuencia de su reloj internamente entre 4 esto se debe a la arquitectura de estos MCU's, es decir son un poco lento.

Esta cinta led demanda de una velocidad de entrada de datos de unos 800KHz esto hace que el pic se ponga en aprietos, pero para una atmega es suficiente por que este no divide su reloj como en los pics.

Comparacion sencilla: Cada uno con su frecuencia máxima de operación.

  1. PIC16f628A  va a 20MHz pero como lo divide entre 4 queda en 5MIPS.
  2. PIC18f4550 va  a 48MHz al dividirlo entre 4 nos quedan 12MIPS.
  3. ATMEGA328P va a 20MHz sin ninguna división nos da 20MIPS

MIPS ( millones de instrucciones por segundo). el mas ideal para este trabajo es el atmega y sin mencionar su precio es tres veces mas bajo que un 18f2550.

El programa esta hecho en C atmel studio 6. y no es complejo solo hay que leer la hoja de datos del WS2812B.

y sincronizar el tiempos que nos pide el fabricante.



El programa lo podes ver a continuación:

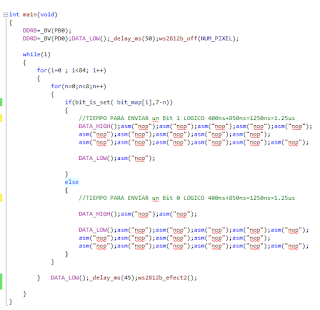

primero declare una mapa de bits para un total de 28 Leds WS2812B, como cada led consume 3 Bytes, en total  la mapa de bits es de 3*28=84 bytes, estos bytes tienen los datos correspondientes para visualizar el arco iris en la cinta led. A continuación el programa principal.

Esta parte del programa se encarga de enviar los datos a la cinta de acuerdo a los tiempos que el fabricante indica. se puede haber hecho con los temporizadores o por PWM del microcontrolador, esto lo dejo al criterio de usted.

Las siguientes lineas de código es una función que hace el rotamiento de bytes, esto es para ver en movimiento los colores de cada pixel como un efecto mas que le añadí.


En el siguiente imagen podrás apreciar la conexión de la cinta led modelo ws2812b, solo es  conectar en serie los pedazos y darle la forma que tu necesites. las hojas de datos lo puedes descargar directamente Aqui.


A continuación en las siguientes imágenes tendremos el armado en el protoboard y su funcionamiento.



Funcionamiento en protoboard:





Y con mas imaginación esta cinta, los podemos hacer un arreglo como para mostrar mensajes y animaciones a full color y muchas otros arreglos mas. si alguien se pregunta cual es la cantidad maxima de pixeles a controlar es de unos 2000, pero esta cantidad puede mejorar si consigues un microcontrolador de mucha mas velocidad, pero sin elevar mucho los costos, por ejemplo tenemos ATxmega32D4 van 32MIPS  y están al rededor de 25 soles, estos incluyen dos canales DMA que es ideal para un transferencia masiva de datos sin cargar al procesador de tareas pesadas.

En fin puedes utilizar el controlador que tienes en casa o el que mas te agrade, con los pics se puede, pero suben los precios,  ejemplo el pic18f46k22 es una muy buena opción corre a 64MHz sin embargo el precio esta alrededor de 60 soles, esto no va conmigo pero si no es problema el precio puedes hacerlo tu propio controlador con un núcleo de Microchip o tal vez con un Raspberry.


Eso es todo Gracias por ver mi blog siempre estaré compartiendo ideas con ustedes, si tienen  alguna preguntas me ponen como comentarios y responderé lo mas pronto posible.

Control de Cinta Led RGB 5050 por BLUETOOTH

Esta cinta led RGB  ya es común verlos en nuestras tiendas favoritas de electrónica, he incluso ya vienen con su propio control remoto que son por Infrarrojo, Bluetooth o por wife. sin embargo hacértelo tu mismo tu propio control es algo que se siente bien he incluso puedes adaptarlo para todos tus artefactos de tu habitación. en esta sección tratare de explicarme bien el Control por Bluetooth, lo hice en uno de mis tiempos libres.

Todos tenemos un smartphone con android o un móvil con android, el requisito principal para la construcción de tu propio control remoto por un móvil con android es necesario que este cuente con BLUETOOTH.



La imagen anterior es un aplicación para android desarrollado para controlar cinta led RGB modelo 5050  mediante bluetooth, y esta hecho en app inventor 2. no es tan complicado pero si tienes que haber estudiado el SDK para que desarrolles tus propias aplicaciones. pero voy ha subirlo en este enlace para que podes descargar la aplicación. Click Aqui.


En el esquemático se puede apreciar los componentes necesarios, todos son familiares excepto el WS2801 este integrado tiene 3 canales de PWM´s para controlar los LED'S RGB y Mediante los mosfets de canal N (IRF540) este puede soportar un corriente max de 30A es decir si cada cinta de led de 5 metros consume 6A entonces  tendríamos para 25m de cinta led RGB.

El código para el microcontrolador 16f628A se desarrollo en CCS, trabaja con un crystal externo de
16MHz, el modulo bluetooth las conexiones están en el esquemático.

descarga AQUI el código en C para el controlador, es libre puedes codificarlo y mejorarlo a tu medida por que fue desarrollado por mi persona. Fue implementado y podemos verlo un breve vídeo en este enlace: https://youtu.be/vtfarRp5QH4
